项目背景

该水利厅机关服务中心 综合办公大楼,建筑面积4万多平方米,地上楼层为12层,办公室467个,会议室28个,目前自治区水利厅机关部门以及外部30多个部门、单位在此综合办公。主要能耗设备有室内外照明灯具、电梯、(办公)电脑设备、分散空调、饮水器具等以及一个信息化机组大屏。据统计,目前夏季用电能耗每天都可达到9000+度,能耗非常大。但同时大楼内办公机构数量多,用电数据统计精度不够,用电耗能不能精准到各单位,无法实现精准管控、主动节能。

该项目利用传感器、网关、边缘终端使设备上云,进行“边缘”+“云端”协同管理,将楼宇能耗信息在系统上进行展示,实现“部门-房间-用电设备”多层级多角度的能耗控制及精细化计量。

lyjn_img1
lyjn_img2
实施内容

主要实施内容如下:

    智慧化照明控制计量:实现所有灯光自动化控制策略,能够整体/分区域灵活定制照明的自动化控制策略,并计量每个房间照明用电量。
    中央空调末端统一管控:办公室、会议室根据工作时间、人员情况以及环境温度自动开关,根据实际环境温度自动调整风速。可以设置统一管理策略,也可以实现不同房间以及公共区域的智能联动开关策略。
    办公用电控制计量:针对每一个墙插,实现开关控制以及电流、电量的精确计量。实现人走断电,规避大功率、高风险电器的使用。

    大功率设备用电控制和计量:控制所有烧水器,根据工作时间和人员活动情况实现开关,并且实现用能的计量。
    场景化智能化控制:以上方式按照场景方式自动控制,也保留了原有的人工开关等操作方式。
    能耗精细化计量:按照房间为单位实现用能数字化分析,可以灵活分组和统一分析,实现节能的可视化。

lyjn_icon1@1x
lyjn_icon2@1x
lyjn_icon3
lyjn_icon4
game_icon5
lyjn_icon6
我们的解决方案

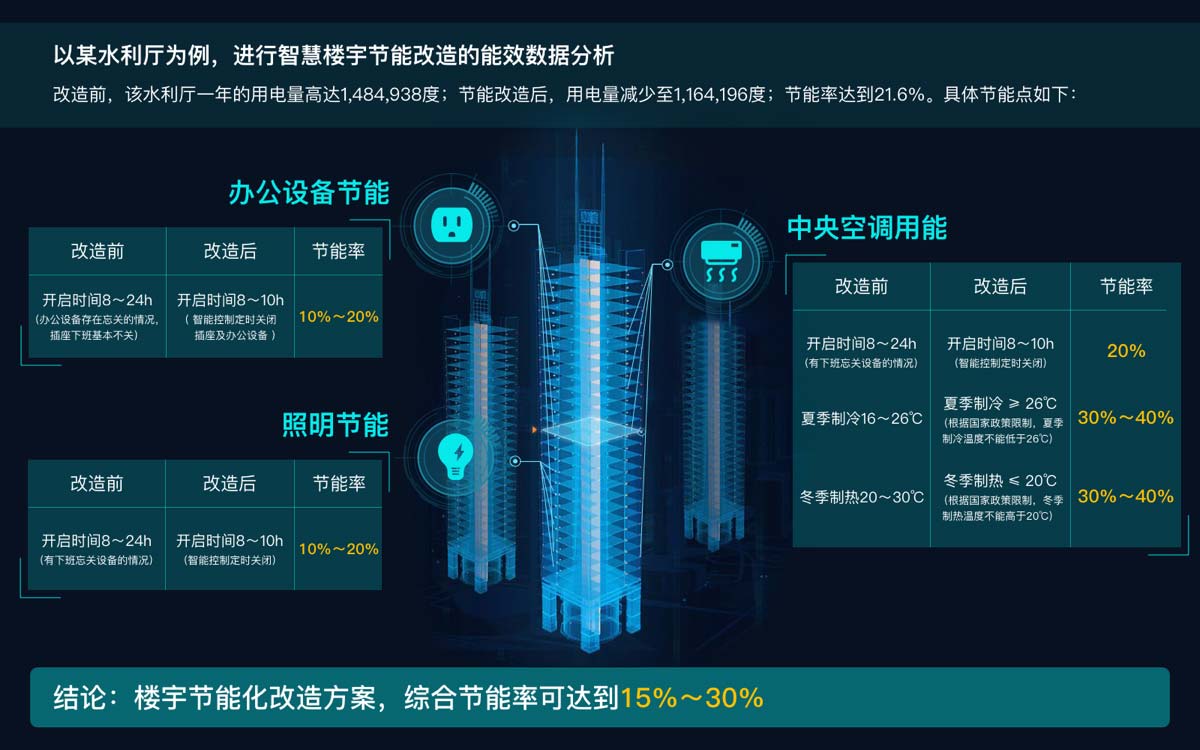

1.楼宇能效分析

2. 设备方案

WiFi环境:建立专用WiFi环境,使用2.4G的WiFi网络(不用5G的WiFi)

网关:在楼道天花板上安装Zigbee网关。

房间设备安装方案:
中央空调控制 — 替换现有中央空调面板为智能版本。
照明控制 — 开关底盒下安装计量断路器,可以控制灯的电路通断,并且实现每个房间灯用能统计。
办公设备控制 — 每个房间的插座替换为86盒装计量插座,可以计量每个插座的用电量。同时即可以远程开关,也可以在插座上手动开关插座
场景联动控制 — 每个房间安装一个人体感应传感器,来检测是否有人活动,从而可以设置自定义触发方式。
大功率设备控制 — 每个楼层热水器的断路器,替换为可以远程控制并且计量的断路器。

3. 软件产品方案

安装我司打造的天鹤云控APP和管理系统,来满足设备管理及远程控制查看等需求。

可视化大屏:用户通过电脑浏览器访问,实现所有设备状态、用能分析等驾驶舱一览可视化展示。将配电室数据和各个办公室的用电数据统一汇总分析处理。

管理系统:对设备用电数据进行统计分析,并进行可视化展示,直观展示用电能耗情况及安全状态;对设备位置分布、运行状态进行监控,并支持设备运行异常(故障、短路冲击、过载等)实时告警,辅助管理者直观掌握设备运行状态,及时发现设备安全隐患。

手机APP:移动端APP为用户提供更加灵活的设备监管能力,侧重于远程设备管理,例如添加设备,分享设备,监管设备运行状态,个人信息管理等。同时具备扫码添加设备,查阅图形化报表等功能。

4. 场景控制方案

结合智能化场景配置规则,通过人体传感器、时间、假日情况等自动切换各个办公室和会议室的运行模式。从而实现智慧化、自动化的策略执行模式。上班模式/下班模式/加班模式/值班模式/假期模式:光感人体传感器布防,除了值班人员和区域外,有异常活动发送消息提醒。

系统界面展示

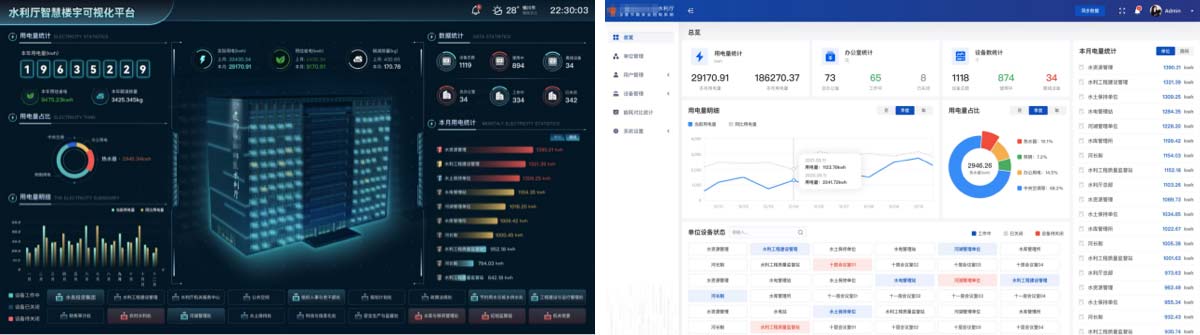

1.可视化大屏/管理系统

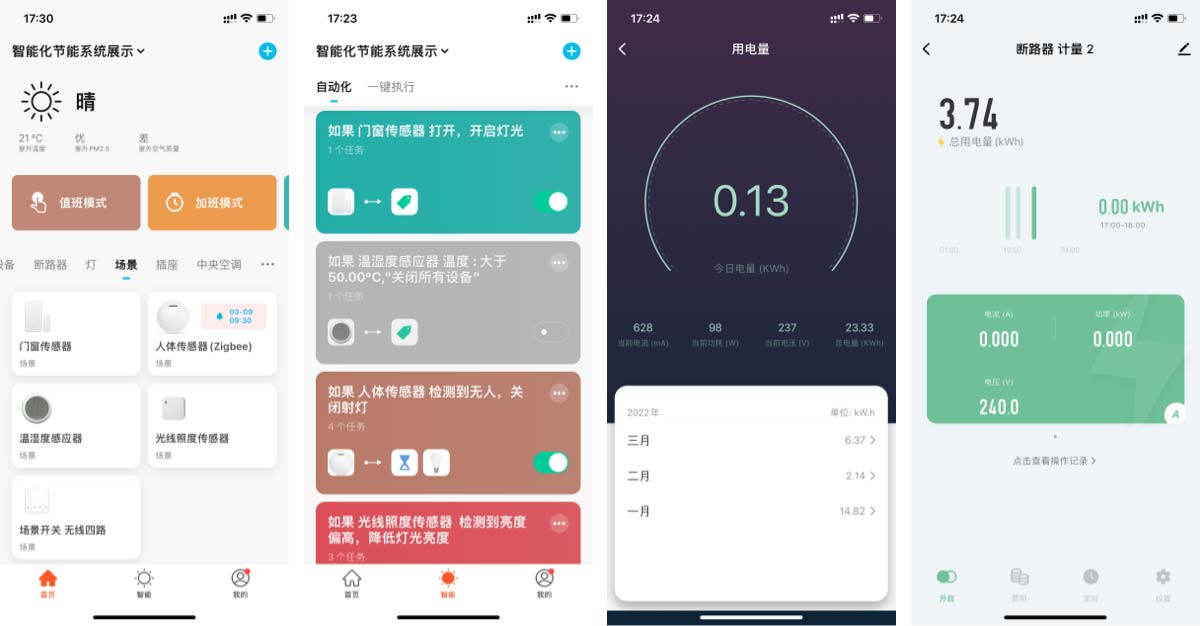

2.移动端应用程序
