现在对于我们大多数人来说，一说空调我们可能脑海里浮现的更多的是挂机、柜机、中央空调、水冷机组等等，但是实际上，空调是空气调节的简称，空调器才是我们平常所见到的这些机组设备，在生活中为了方便，我们都以空调简称。

空调即空气调节，是指利用各种技术和设备对某一区域或空间内空气的温度、湿度、洁净度和流速进行调节，以满足人们对舒适性要求或不同工艺环境要求。

在本文中，我们将通过精心准备的图解和简明扼要的文字，为您呈现空调系统的运行过程，并解释其中涉及的关键技术和科学原理。准备好了吗？让我们一同探索空调系统的奥秘吧！

1、全热交换新风换气机的示意图，回收排风能量

工作时，室内排风和新风分别呈正交叉方式流经换热器芯体时，由于气流分隔板两侧气流存在着温差和蒸汽分压差，两股气流通过分隔板时呈现传热传质现象，引起全热交换过程。

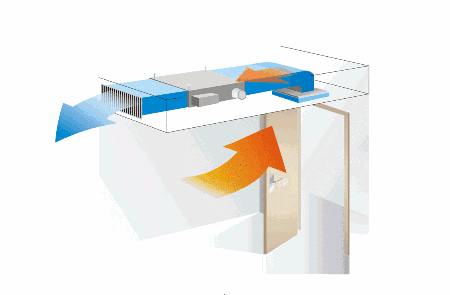

2、中央空调末端，风机盘管送风，下回风

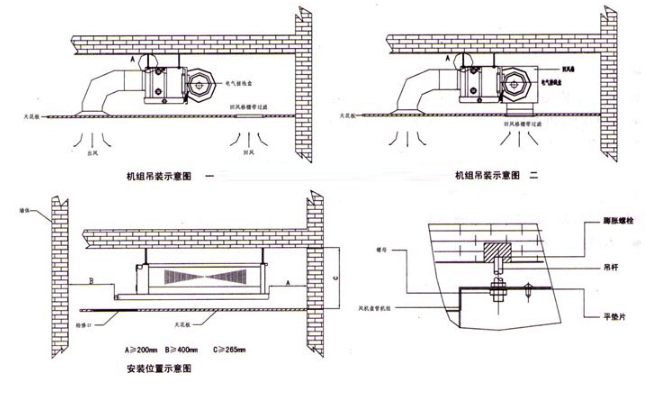

3、卧式暗装风机盘管安装示意图

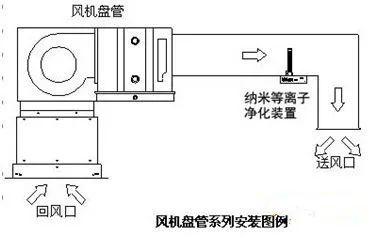

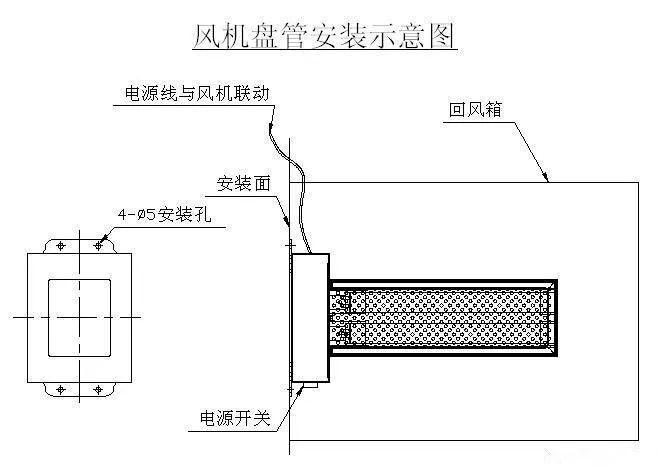

4、风机盘管光氢离子空气净化器安装示意图

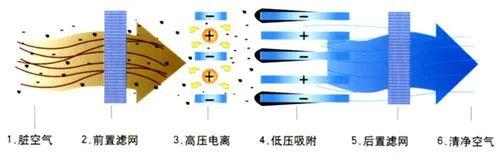

5、电子空气净化器原理图

机器内的微风扇（又称通风机）使室内空气循环流动，污染的空气通过机内的空气过滤器（两次过滤）后将各种污染物清除或吸附，然后经过装在出风口的负离子发生器（工作时负离子发生器中的高压产生直流负高压），将空气不断电离，产生大量负离子，被微风扇送出，形成负离子气流，达到清洁、净化空气的目的。

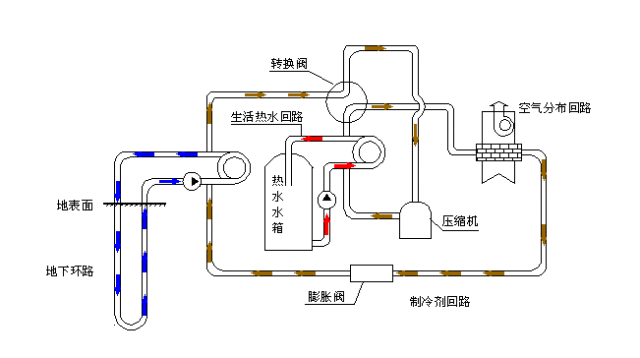

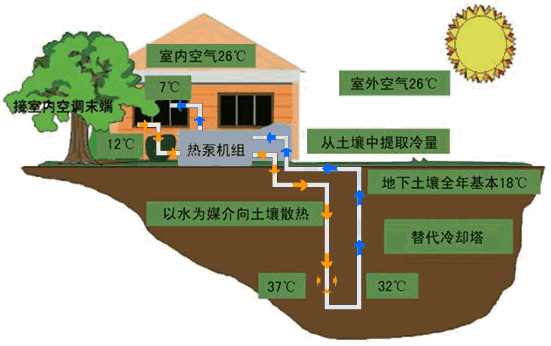

6、地源热泵机组工作原理

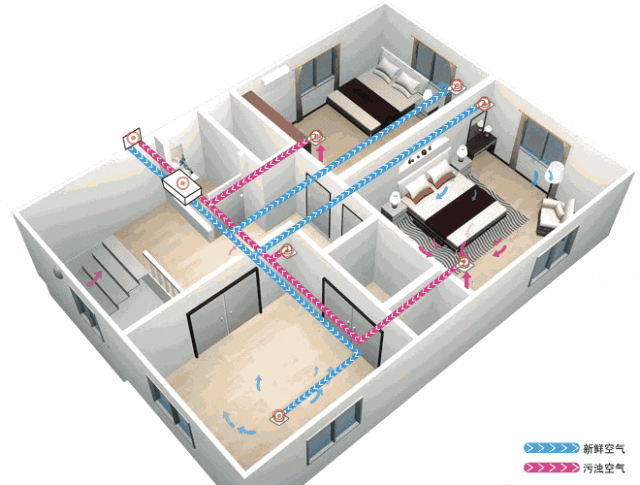

7、新风换气机工作原理

室外新鲜空气与室内污浊的空气经过高性能空气质量交换器（热转换器），污浊空气部分能量（排风系统中的部分能量有效回收后储存在储能装置中）传递给进入的新鲜空气，新鲜空气通过预热（预冷）、湿度交换后送入室内。

8、带热交换的新风换气机工作原理

设备在运行时，室内排风和新风分别呈正交叉方式流经换热器芯体时，由于气流分隔板两侧气流存在着温差和蒸汽分压差，两股气流通过分隔板时呈现传热传质现象，引起全热交换过程。

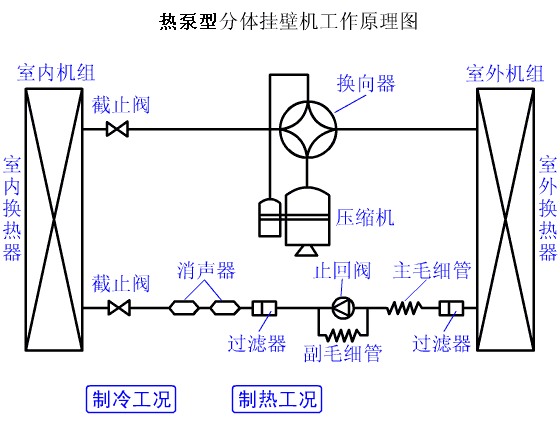

9、分体机（或者空气源热泵）工作原理

以空气为热源，从空气中吸收热量，通过压缩机做功，排放出较高的温度。蒸发器中的气态制冷剂被压缩机压缩为高压高温的气态，在冷凝器中向介质 (如室内空气)放热，制冷剂冷凝液化为液态，通过节流阀或毛细管进入蒸发器减压蒸发为低温低压的气态 (吸收蒸发器外空气的热量)，然后再被压缩机抽出压缩，如此反复循环

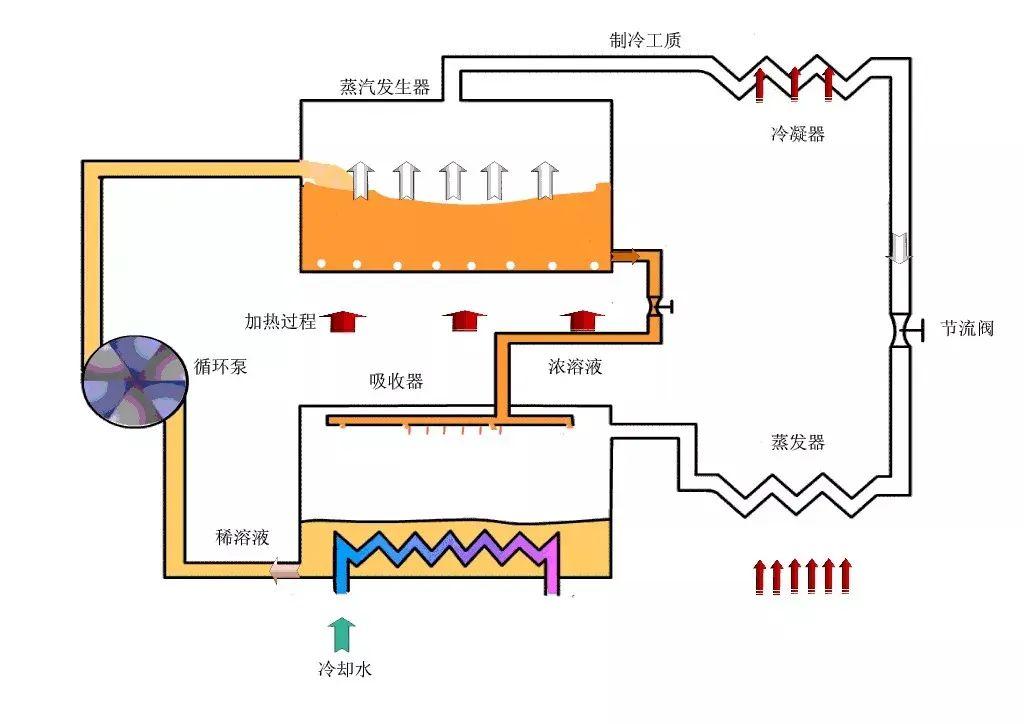

10、吸收式制冷原理

1）利用工作热源（如 水蒸气 、热水及燃气等）在发生器中加热由溶液泵从吸收器输送来的具有一定浓度的溶液，并使溶液中的大部分低沸点 制冷剂 蒸发出来。（2）制冷剂蒸气进入 冷凝器 中，又被冷却介质冷凝成制冷剂液体，再经节流器降压到蒸发压力。

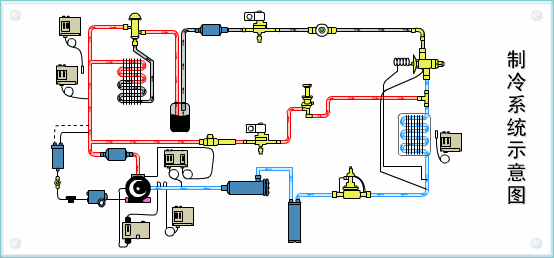

11、涡旋式制冷系统原理

涡旋式制冷压缩机是有两个双函数方程型线的动、静涡盘相互咬合而成。在吸气、压缩、排气的工作过程中，静盘固定在机架上，动盘由偏心轴驱动并由防自转机构制约，围绕静盘基圆中心，作很小半径的平面转动。

气体通过空气滤芯吸入静盘的外围，随着偏心轴的旋转，气体在动静盘噬合所组成的若干个月牙，形压缩腔内被逐步压缩，然后由静盘中心部件的轴向孔连续派出。

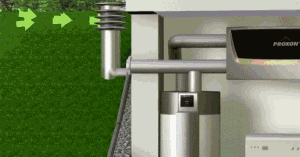

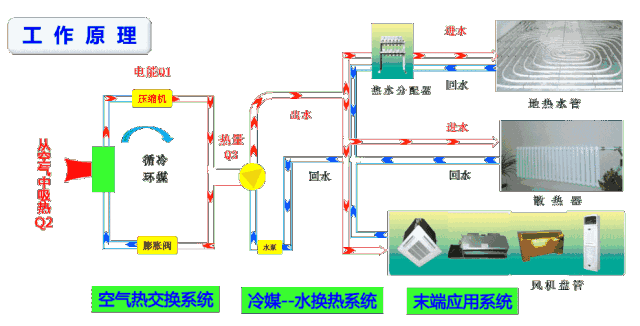

12、空气源热泵工作原理

空气源热泵的工作原理就是冬天以制冷剂为热媒，在空气中吸收热能，经压缩机将低温位的热能提升为高温位热能，加热系统循环水；

夏天以制冷剂为冷媒，在空气中吸收冷量，经压缩机将高温位的热能降低为低温位冷能，制冷系统循环水

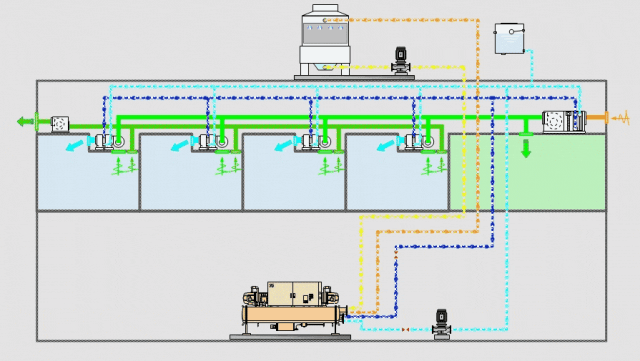

13、水源热泵机组+风机盘管系统

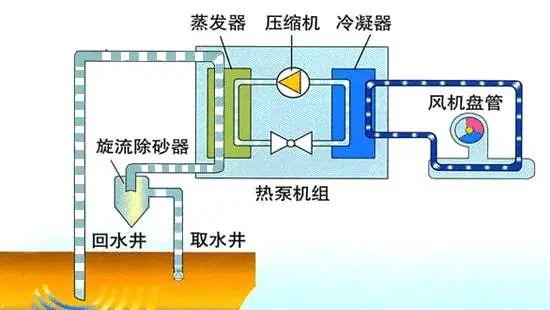

14、水源热泵机组夏天工作原理

15、水源热泵机组冬天工作原理

16、水源热泵机组系统原理图

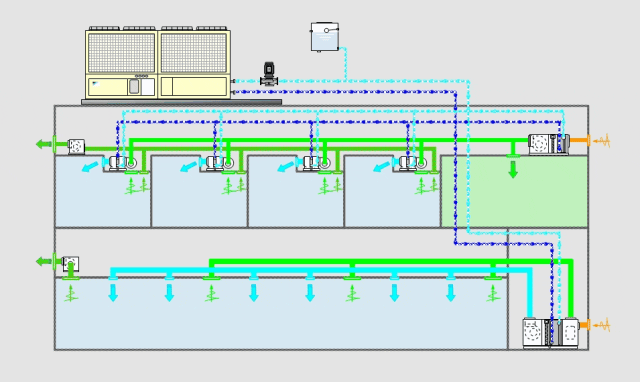

17、风冷热泵机组+FCU+风机盘管

以上对空调系统部分工作原理进行了图示解析，空调作为一项重要的技术发明，经过多年的发展和创新，为我们的生活带来了巨大的便利和舒适。值得一提的是，在享受空调带来的舒适同时，我们也应该意识到合理使用空调的重要性，节约能源、环保减排同样是我们每个人应该关注的问题。
